可支持扩展1~8轴；
专利外观结构，轴数灵活搭配；
32路标准输入，32路标准输出�？稍雠湟豢镮O板；
支持增量和绝对值电机；
功率笼罩100W-1800W；
总线式架构。

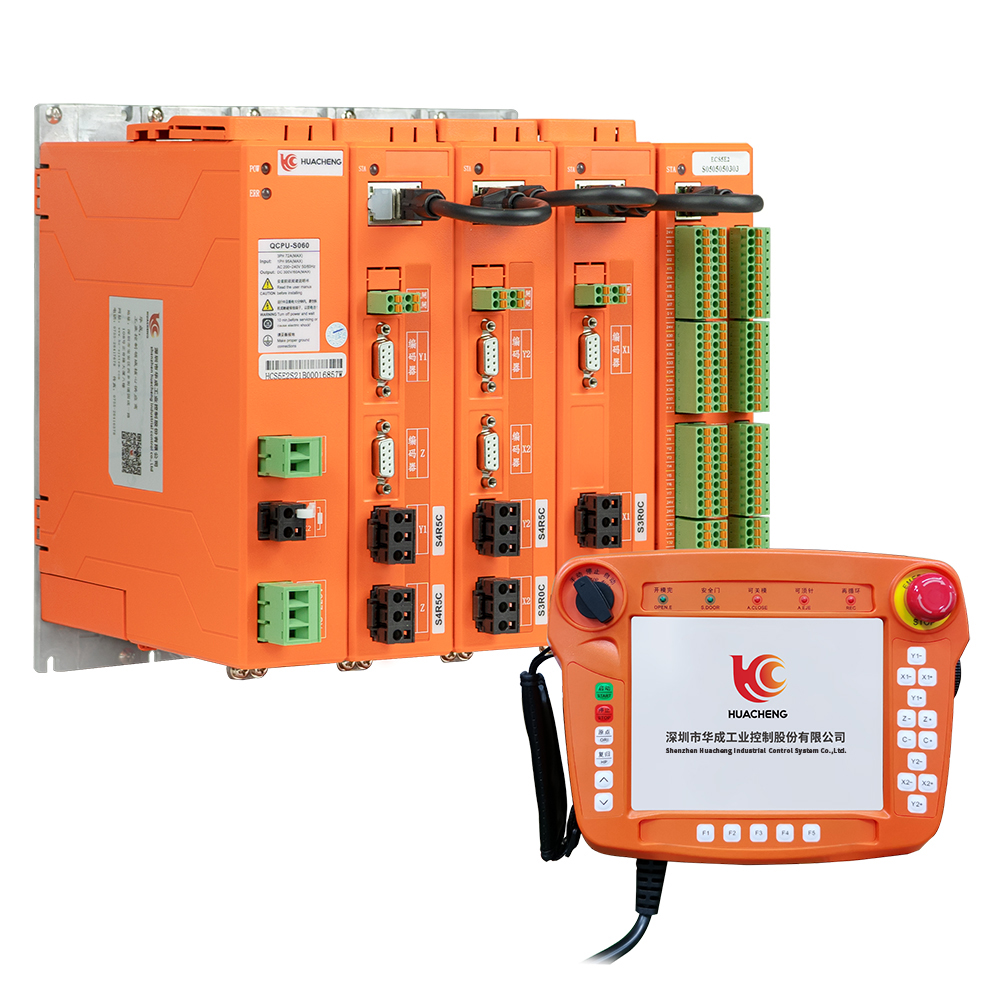

EC系列驱控一体注塑机械手控制系统，凯发天生赢家一触即发首页自主研发的EtherCAT总线型运动控制系统，凭据注塑机机械手取出和埋入应用而开发的，内置有专有锁模宁静电路，配合软件逻辑，做到双重锁模宁静防护。人机界面切合注塑机生产工艺特性，直观清晰，灵活示教。有专用注塑机的IO交互接口，可选配EU67标准注塑机信号板卡【兼容EU12】桁架式机械手专用运动控制算法，精度可抵达0.01mm。
产品特点
1. 可支持扩展1~8轴；
2. 专利外观结构，轴数灵活搭配；
3. 32路标准输入，32路标准输出�？稍雠湟豢镮O板；
4. 支持增量和绝对值电机；
5. 功率笼罩100W-1800W；
6. 总线式架构。
产品参数
型号 | EC-S5 |
应用规模 | 注塑取出行业、高精度模内嵌件行业、高速取出、模内贴标注塑行业 |
规格尺寸 | 长*宽*高（mm）：249.4*251.1*192 |
重量 | 6.94KG |
额定电压 | AC220V |
通信 | EtherCAT、485通信 |
控制 | 位置控制 |
I/O | 32路输入32路输出 |
注意：用户需要自行评估IO电源是否凌驾标配50W，如凌驾，则需要自行更换大功率电源。

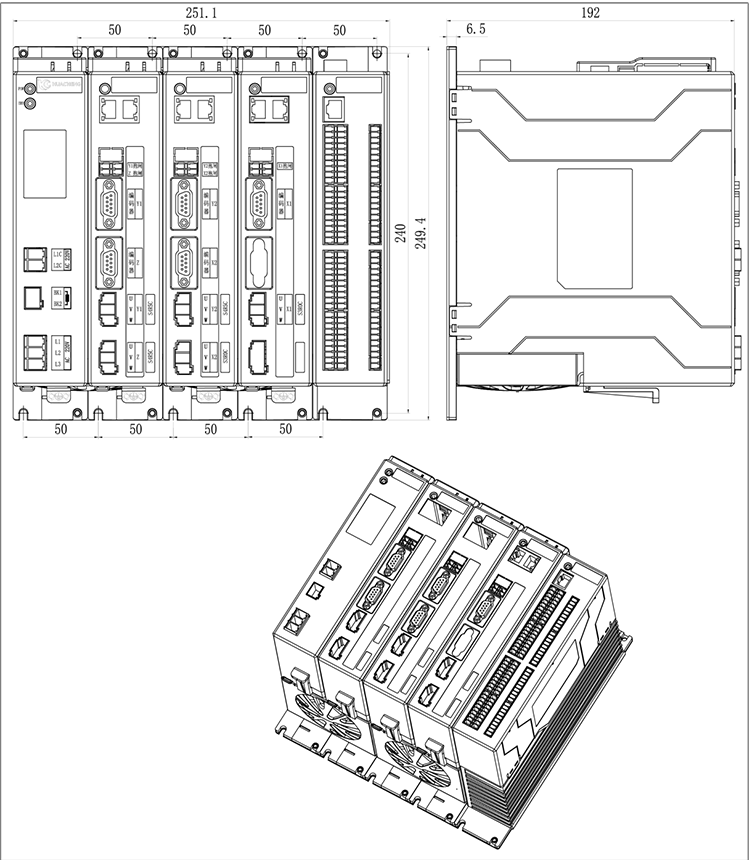

主控尺寸图：
装置方法 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | M5 | 8mm | 7.5kgf.cm |
手控器尺寸图：
单路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
双路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制动电阻尺寸图：
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值规模 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
产品宁静认证——CE认证报告
