通用控制系统最大支持1-16轴控制 ，支持三轴空间直线、空间圆弧行动；
支持TCP远程通讯协议、视觉通讯协议 ，支持modbus RTU、modbus TCP协议；
1个主程序16个子程序 ，支持16个子程序并行 ，含有富厚的行动和工艺指令 ，简化编程事情；
拥有1路CAN口 ，满足多设备交互功效；
支持示教器调试伺服 ，减少调试办法；
支持外扩IO板 ，模拟量输入输出板；
支持编码器追随；
七段速度轨迹计划 ，伺服运动更平稳；
支持任意轴绝对值或增量电机 ，支持长原点和短原点。

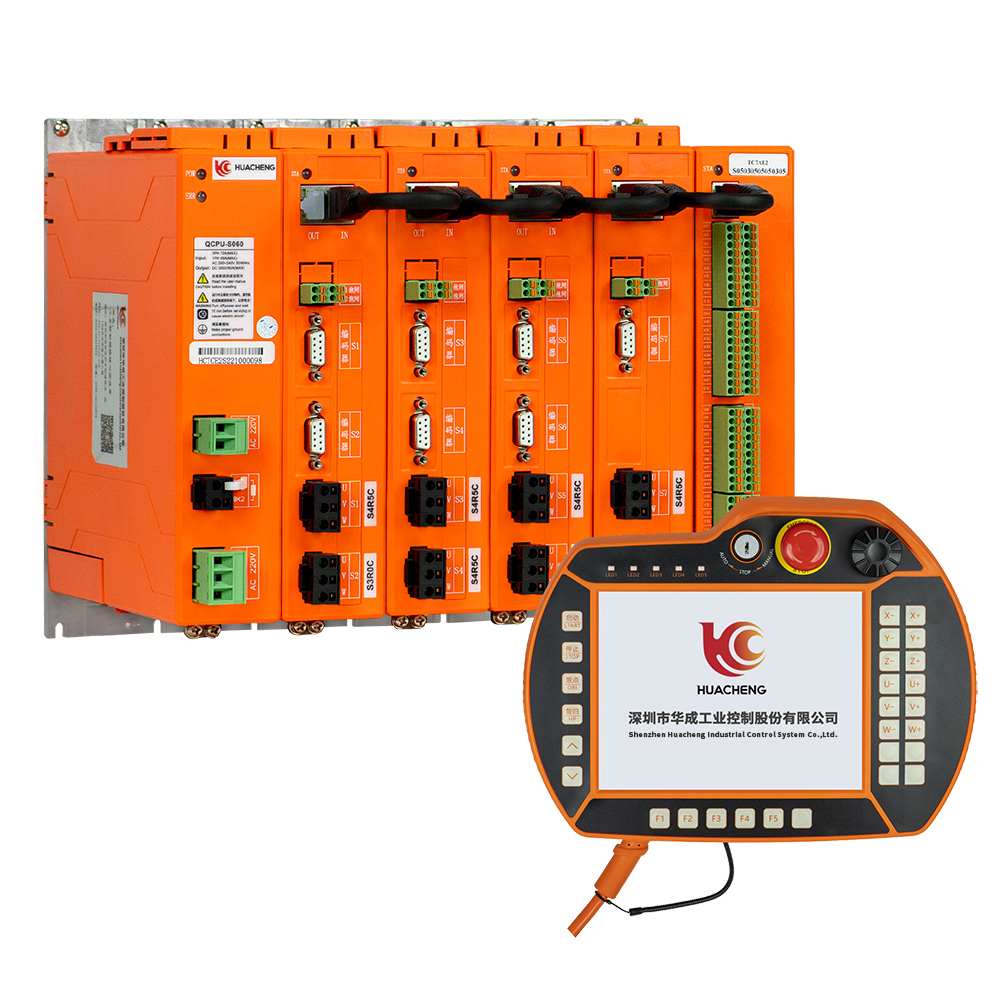

凯发天生赢家一触即发首页工控自研EtherCAT总线运动控制器 ，集驱动与运动控制一体 ，桁架机械手控制系统为通用总线型机械手控制器 ，可满足自由搭配多轴运动控制。
产品特点
1、通用控制系统最大支持1-16轴控制 ，支持三轴空间直线、空间圆弧行动；
2、支持TCP远程通讯协议、视觉通讯协议 ，支持modbus RTU、modbus TCP协议；
3、1个主程序16个子程序 ，支持16个子程序并行 ，含有富厚的行动和工艺指令 ，简化编程事情；
4、拥有1路CAN口 ，满足多设备交互功效；
5、支持示教器调试伺服 ，减少调试办法；
6、支持外扩IO板 ，模拟量输入输出板；
7、支持编码器追随；
8、七段速度轨迹计划 ，伺服运动更平稳；
9、支持任意轴绝对值或增量电机 ，支持长原点和短原点。
注意：
1）用户需要自行评估IO电源是否凌驾标配50W ，如凌驾 ，则需要自行更换大功率电源。
2）接线完成后手控器上泛起的报警轻按用户手册“8.4 报警及其解决要领”进行处理。
3）省略号处单位�？橄嗤� ，系统轴数可选择2轴、3轴、4轴、5轴、6轴、7轴、8轴。端口连接方法相同。
主控尺寸图：
装置方法 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | M5 | 12mm | 7.5kgf.cm |
手控器尺寸图：
单路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
双路开关电源图：
装置方法 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝牢固 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制动电阻尺寸图：
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值规模 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
产品宁静认证——CE认证报告
