车床桁架机械手控制系统，凯发天生赢家一触即发首页系列通用机械手控制系统，增加控制I/O板是的接线要求，接线界说 。
通讯端口界说

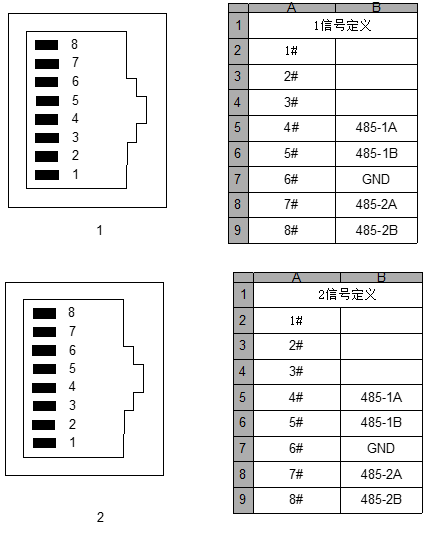

通讯端口有两个，端口为IN口与OUT口 。如下图，标示1为OUT口，标示2为IN口 。
通讯端口界说如下图：

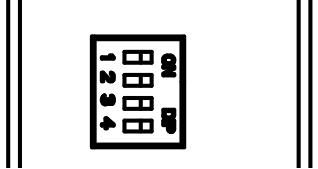

拨码器功效界说
1.拨码开关编号1、2、3为驱控扩展IO板选择板子ID编号的编码开关;
2.编码方法遵循8421BCD码编码作风;
3.开关拨向ON为1，不然为0;
4.拨码开关编号4为选择485通信口，拨向ON为485-2口，不然为485-1口;
如下图所示：
电源线界说
驱控扩展IO板电源端口需要接入直流电源，电源接口界说如下：

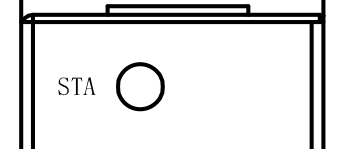

注意：若链路保存问题时，STA灯快速闪烁（闪烁周期约莫10-20/S），不然慢速闪烁（闪烁周期约莫2-5/S）；如下图：
